Air Filter Selling Strip Kontinyèlman kole machin
Spesifikasyon
|
Filtre gwosè |
|
|
Longè |
150 ~ 500mm |
|
Lajè |
140 ~ 350mm |
|
Wotè |
10 ~ 50mm |
|
Efikasite |
6s/moso |
|
Vòltaj |
220V |
|
Pouvwa |
14KW |
|
Presyon lè |
0.6Mpa |
|
Pwa |
220KG |
|
An jeneral dimansyon |
7500 * 2500 * 2000mm (L * W * H) |
|
Kantite mwazi sikile |
Pi gran pase oswa egal a 18 |
|
Tan echanj ekipman |
20 minit |
Ekipman Paramèt Entwodiksyon
1. Ekipman an apwopriye pou seri pwodwi: longè: 150 ~ 400mm; lajè: 150 ~ 350mm
2. Lakòl grate wotè: 10 ~ 50mm
3. Voltage: 220V; Presyon lè: 0.6Mpa; Pouvwa: 15KW; Pwa: 500KG
4. Tan aksyon nan yon mekanis sèl nan ekipman an: Mwens pase oswa egal a 7S
5. Gwosè ekipman: longè x lajè x wotè: 11200x2600x2000mm
6. Operatè ekipman yo: dechaje mwazi (manyèl plasman eleman filtre) Pi gran pase oswa egal a 1 moun.
7. Kantite mwazi sikile: Pi gran pase oswa egal a 18
8. Li pran 0.5 èdtan pou chanje ekipman an.
9. Ekipe ak 20L doub ponp lakòl machin, de 3m kawotchou kawotchou ak de 0-60mm zam ratwa reglabl.
10. Asire w ke eleman filtre a plat ak an plas, premye kranpon li sou tou de bò epi peze li desann.
Referans Aparèy View Entwodiksyon
Aparèy Prensipal View
Ekipman Top View
Entwodiksyon Estrikti Ekipman
Entwodiksyon chak Enstitisyon
Aksyon Koule Entwodiksyon:
1. Operatè a chaje pwodwi yo sou bòdi mouri youn pa youn;
2. Mete eleman filtre a sou liy transporteur a. Pwodwi a otomatikman korije kwen koule a;
3. Se pwodwi a otomatikman koupe apre kwen an tache;
4. Pwodwi yo separe otomatikman antre nan mekanis demoulding la;
5. Mwazi a retounen nan platfòm k ap travay la atravè liy transporteur rflu asansè a;
6. Otomatik amann taye apre pwodwi demoulding;
7. Liy CONVEYOR yo dwe kolekte.
Entwodiksyon Estasyon Ekipman
Estasyon 1: Mekanis leve devan aparèy
Estasyon 2: Filtre Eleman Enstalasyon Platfòm Travay (yon sèl)
Estasyon 2: Filtre Eleman enstalasyon Platfòm travay: Gwosè platfòm (de)
Estasyon 3: Aparèy Filter Eleman Mekanis Kalibrasyon
Estasyon 4: Mekanis lyezon Edge
Estasyon 5: Edge Liaison Mekanis-lakòl machin-woule Plasman Materyèl
Estasyon 6: Jig Separasyon Woulo Liy
Estasyon 7: Mekanis Reflow apre aparèy la

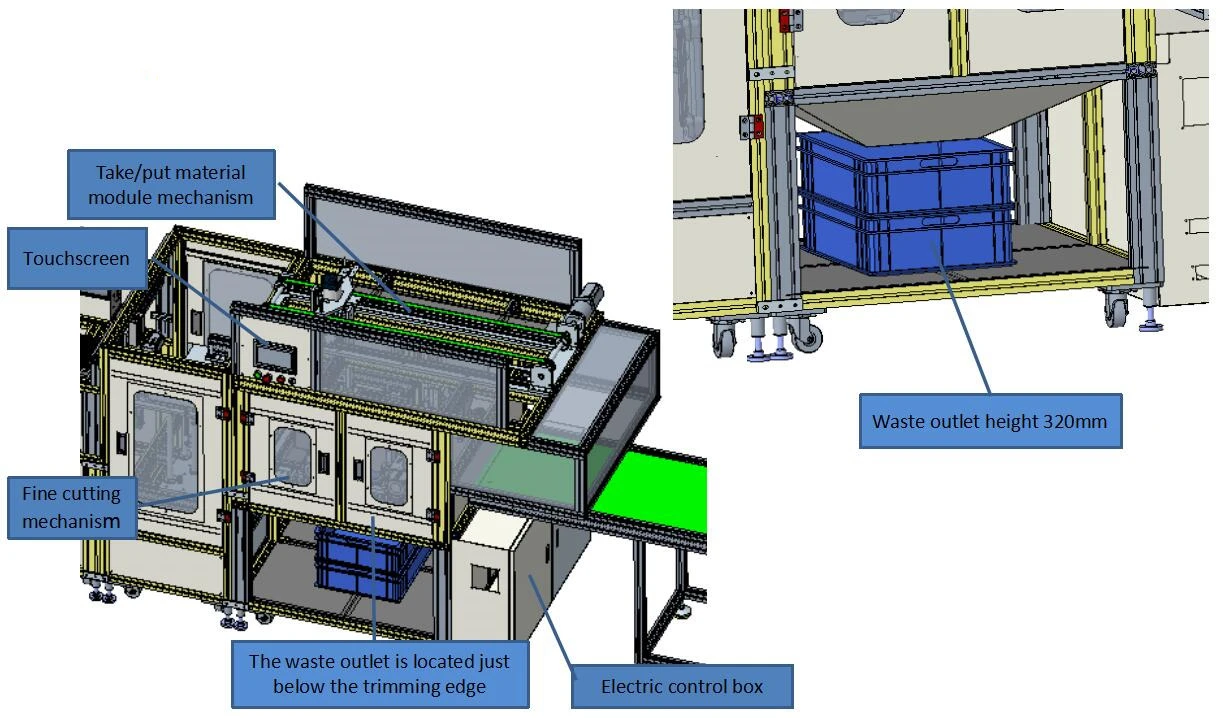

Estasyon 8: Mekanis taye byen pwodwi (I)
Workstation Entwodiksyon 8: Product Fine Shearing Mekanism - Materyèl Pran Mekanis (II)
Workstation Entwodiksyon 8: Workstation sèt: Product Fine Shearing Mekanis - Servo Elektrik Ajisteman Espas (Ⅲ)
Estasyon 9: Liy Transporteur Dechaje
Gwosè Ekipman Entwodiksyon
Ekipman an konsiste de uit pati, ki ka demonte, ak longè chak pati pa depase 2.5 mèt.
